MD系列A型蝶阀

产品概述

      是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。蝶阀不仅结构简单、体积小、重里轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还可同时具有良好的流量调节功能和关闭密封特性，是近十几年来发展较快的阀门品种之一。蝶阀的使用非常广泛，其使用的品种和数量仍在继续扩大，并向高温、高压、大口径、高密封性、长寿命、优良的调节特性以及一阀多功能方向发展，其可靠性及其他性能指标均达较高水平，并已部分取代截止阀、闸阀和球阀。

用途及特点

     软密封蝶阀适用于食品、医药、化工、石油、电力、冶金、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，其主要特点为:
1、设计新颖、合理，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力炅巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠，达到双向密封零泄漏。
5、密封材料耐老化，耐腐蚀，使用寿命长等特点。
6、结构简单，通用互换性好，价格低廉。
7、阀杆密封不易变形从而避免了通常的阀杆泄漏现象。整体支撑性好，稳定、牢固。
8、阀座橡胶用量少，膨胀的潜在影响小，容易将扭矩值控制在适当的范围内采用两截式阀杆无销连接，结构简单紧凑，维修拆卸极为方便。
9、蝶板具有自动对能，实现了蝶板与阀座小过盈合量配合。酚醛靠背座具有不脱落、抗拉、防泄漏、更换方便等特点。由于阀座密封面与靠背为一体，从而减小了阀座的变形量。



型号编制说明

阀门类型	传动方式	连接形式	结构形式	密封材质	公称压力	阀体材质
D:蝶阀	为手动时 此栏不写	7L:对夹式单夹式	1:中线	X:橡胶	-10:PN1.0MPa	Z:灰铸铁 Q:球墨铁

釆用标准

设计标准	GB/T12238-2008、ISO 10631-1994或BS EN593-1998、BS5155、MSS SP-67
法兰连接	GB/T17241.6-2008、JIS   B2212-B2214-1999,JIS B2220-2004、JIS B2210-1984、ANSI B 16.5-2009, ANSI B   16.47-2006、ISO 7005-2或BS EN 1092-2002(PN6、PN10、PN16、 Class 125、   Class150、5K、10K、 16K)
结构长度	GB/T12221 -2005、IS0 5752-1988SBSEN558-1
压力试验	GB/T13927-2008、JB/T9092-1999、ISO 5028-1993或BS 5755-1-1986
顶法兰	符合IS05211等标准



密封原理

      密封原理为阀板加工时保证其密封面具有合适的表面粗糙度值，合成橡胶阀座在模压成形时形成密封面合适的表面粗糙度值。阀门关闭时.通过阀板的转动，阀板的外圆密封面挤压合成橡晈阀座，使合成橡胶阀座产生弹性变形而形成弹性力作为密封比压保证阀门的密封。

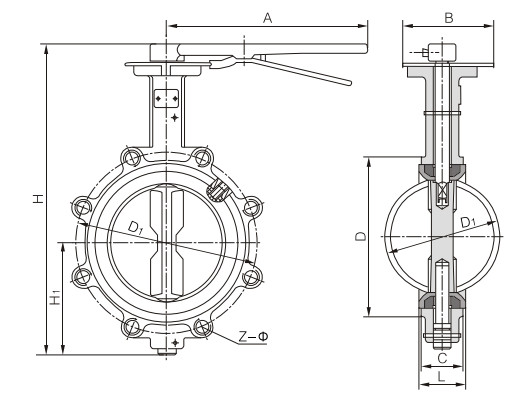

主要外形尺寸

公称通径 DN(mm)	外径 D	中心距 D1	螺栓孔数 和孔径Z x Mφ	结构长 L	总高 H	底座高 H1	手柄长 A	齿盘宽 B
40	150	110	4xM16	43	220	68	240	98
50	165	125	4xM16	43	235	68	240	98
65	185	145	4xM16	46	250	75	240	98
80	200	160	8xM16	46	275	85	240	98
100	220	180	8xM16	52	315	105	270	108
125	250	210	8xM16	56	340	120	320	108
150	285	240	8xM20	56	375	135	320	108
200	340	295	8xM20	60	470	165	365	155
